Czym jest matryca HDMI i jak działa przełącznik matrycowy HDMI?

Matryca HDMI to urządzenie AV, które rozprowadza sygnały z wielu źródeł HDMI do kilku niezależnych wyświetlaczy. Działa na zasadzie routingu: dla każdego wyjścia wybierasz źródło obrazu, które ma zostać przesłane do konkretnego telewizora, monitora lub projektora.

Przełącznik matrycowy HDMI łączy funkcje przełącznika HDMI oraz dystrybutora sygnału. Umożliwia na przykład wyświetlanie obrazu z konsoli na jednym ekranie, a sygnału z dekodera lub komputera na drugim — w tym samym czasie. Przypisanie zmieniasz bez przepinania przewodów, co upraszcza obsługę domowych i profesjonalnych instalacji audiowizualnych. Gdy kompletujesz instalację, możesz sprawdzić także akcesoria HDMI.

Matryca HDMI jako rozdzielacz, przełącznik i sumator sygnału

Matryca HDMI może pełnić funkcję rozdzielacza HDMI, gdy przesyła sygnał z jednego źródła jednocześnie do kilku wyświetlaczy. W takim trybie ten sam obraz trafia na telewizor, monitor i projektor. Jeden sygnał wejściowy jest powielany na wybranych wyjściach urządzenia.

Funkcja przełącznika pozwala przypisać różne źródła HDMI do konkretnych odbiorników. Na jednym ekranie może być wyświetlany obraz z komputera, a na drugim sygnał z odtwarzacza multimedialnego lub konsoli. Każde wyjście może otrzymać osobny sygnał, dlatego matryca HDMI obsługuje niezależną dystrybucję obrazu w kilku strefach.

W tym zastosowaniu określenie „sumator sygnału” odnosi się do wyboru jednego z wielu sygnałów doprowadzonych do danego toru wyjściowego. Przełącznik matrycowy HDMI nie łączy obrazów w jeden kadr. Wybiera źródło, które ma trafić do określonego wyświetlacza. Taki układ połączeń ogranicza potrzebę ręcznego przepinania przewodów i ułatwia zarządzanie instalacją AV.

Jak przypisywać źródła HDMI do monitorów, telewizorów i projektorów?

Przypisanie źródła HDMI polega na wybraniu wejścia dla konkretnego wyjścia matrycy. Do wejść możesz podłączyć komputer, dekoder, odtwarzacz multimedialny lub konsolę, a wyjścia połączyć z monitorami, telewizorami i projektorami. Każde wyjście otrzymuje sygnał z wybranego wejścia, dlatego jeden odbiornik może prezentować obraz z komputera, a inny obraz z dekodera.

To samo źródło możesz skierować jednocześnie do kilku ekranów. Przykładowo obraz z odtwarzacza może być widoczny na telewizorze i projektorze. Możesz również ustawić inne źródło dla każdego wyjścia. Pozwala to niezależnie obsługiwać kilka stref obrazu bez zmiany przewodów HDMI.

Jeśli instalacja obejmuje ekrany o różnych parametrach, należy sprawdzić obsługę EDID. Mechanizm przekazuje informacje o możliwościach monitorów, telewizorów i projektorów, takich jak rozdzielczość oraz częstotliwość odświeżania. Gdy urządzenia mają odmienne wymagania, funkcja downscaling może obniżyć sygnał z 4K UHD do Full HD, aby zachować zgodność z ekranem o niższej rozdzielczości.

Typowe konfiguracje matryc HDMI: 2×2 i 4×4

Konfiguracja 2×2 obejmuje dwa wejścia HDMI oraz dwa wyjścia HDMI. Każde wyjście może otrzymać sygnał z dowolnego wejścia. Jeden ekran może więc prezentować obraz z pierwszego źródła, a drugi z drugiego. Możliwe jest również przekazanie tego samego obrazu na oba wyświetlacze. Taki układ pasuje do instalacji z dwoma telewizorami, monitorami lub projektorami.

Przykładem tego rozwiązania jest MATRIX HDMI 2.0 2x2 ROZDZIELACZ MATRYCA UHD 4K HDR. Urządzenie obsługuje dwa źródła i dwa odbiorniki. Oba wyjścia mogą otrzymać obraz z dowolnego wejścia. Matryca HDMI w tej konfiguracji sprawdza się, gdy instalacja wymaga niezależnego wyboru sygnału dla dwóch ekranów oraz funkcji powielania obrazu.

Konfiguracja 4×4 ma cztery wejścia i cztery wyjścia HDMI. Umożliwia zarządzanie czterema źródłami oraz czterema wyświetlaczami. Każde wyjście może korzystać z osobno wybranego wejścia. Jeden ekran może prezentować obraz z komputera, drugi z odtwarzacza, trzeci z dekodera, a czwarty z konsoli. Wybrane źródło można również skierować jednocześnie do kilku ekranów. Przełącznik matrycowy HDMI 4×4 pasuje do rozbudowanych instalacji domowych, prezentacyjnych i multimedialnych.

Rozdzielczość, częstotliwość odświeżania i przepustowość matrycy HDMI

Wybierając matrycę HDMI, dopasuj rozdzielczość i częstotliwość odświeżania do źródeł oraz ekranów. W specyfikacji może wystąpić 4K x 2K, czyli 3840×2160, a także 4K UHD przy 60 Hz. Matryce HDMI zgodne ze standardem HDMI 2.0 często oferują przepustowość 18 Gbps, która pozwala przekazywać sygnał 4K z HDR. Wybrane modele HDMI 2.1 obsługują rozdzielczość 8K.

Przepustowość toru HDMI wpływa na możliwość przesyłania obrazu o wysokiej rozdzielczości, dużej częstotliwości odświeżania i szerokiej palecie barw. Należy również sprawdzić zgodność z HDR, HDCP oraz standardem TMDS. HDCP chroni treści cyfrowe przesyłane przez HDMI, dlatego brak zgodności może uniemożliwić wyświetlenie materiału z wybranego źródła. EDID odczytuje możliwości podłączonych ekranów i pomaga dopasować rozdzielczość oraz częstotliwość sygnału.

Funkcja downscalingu pozwala obniżyć sygnał 4K UHD do Full HD, gdy jeden z ekranów ma niższą rozdzielczość. Takie rozwiązanie ułatwia współpracę telewizorów, monitorów i projektorów o różnych parametrach. Przy wyborze urządzenia sprawdź także obsługę DSC, maksymalną częstotliwość odświeżania dla każdej rozdzielczości oraz zgodność HDMI między źródłami i odbiornikami.

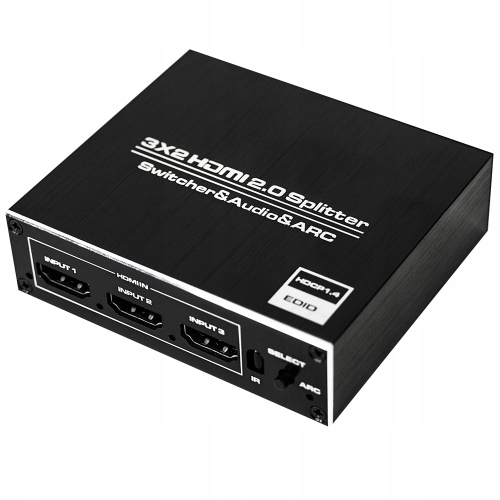

Matryca HDMI z wyodrębnianiem audio i synchronizacją dźwięku z obrazem

Matryca HDMI z wyodrębnianiem audio oddziela dźwięk od sygnału HDMI i przekazuje go do osobnego toru audio. Obraz może trafić do telewizora, monitora lub projektora, natomiast dźwięk — do amplitunera albo soundbara. Zależnie od modelu dostępne są optyczne wyjścia S/PDIF oraz analogowe wyjścia AUX. Rozwiązanie pozwala korzystać z zewnętrznego systemu audio bez zmiany sposobu przesyłania obrazu.

Synchronizacja audio i wideo zapewnia jednoczesne odtwarzanie dźwięku oraz obrazu. Jest to istotne, gdy sygnał audio przechodzi przez dodatkowe urządzenie, takie jak amplituner lub soundbar. Wybrane matryce HDMI obsługują ARC, a urządzenia zgodne ze standardem HDMI 2.1 mogą oferować także eARC. Funkcje te umożliwiają przesyłanie dźwięku z telewizora do zewnętrznego systemu audio za pomocą przewodu HDMI.

Model MATRIX HDMI 2.0 2x2 ROZDZIELACZ MATRYCA UHD 4K HDR ma dwa wyjścia SPDIF oraz dwa wyjścia AUX. Umożliwia podłączenie optycznego lub analogowego toru audio przy zachowaniu obsługi obrazu 4K HDR. Przed zakupem sprawdź formaty dźwięku, typ wyjść audio oraz zgodność funkcji ARC lub eARC ze źródłem i odbiornikiem.

Metody sterowania matrycą HDMI: pilot, IR, RS-232 i TCP/IP

Matryca HDMI może być wyposażona w pilot zdalnego sterowania oraz przyciski na obudowie. Taka obsługa pozwala bezpośrednio wybrać źródło dla konkretnego wyjścia i zmieniać przypisania podczas codziennego korzystania z instalacji. Sterowanie IR wykorzystuje sygnały podczerwieni, dlatego sprawdza się przy lokalnej obsłudze urządzenia za pomocą pilota.

Port RS-232 pozwala zarządzać matrycą przez połączenie szeregowe, a TCP/IP umożliwia sterowanie za pośrednictwem sieci. Modele z interfejsem WebGUI mogą udostępniać panel obsługi w przeglądarce internetowej. Metoda sterowania zależy od sposobu pracy instalacji. Pilot i IR pasują do obsługi lokalnej, z kolei RS-232 oraz TCP/IP ułatwiają połączenie z systemem sterowania AV i zarządzanie z poziomu urządzenia centralnego.

Matryca HDMI a rozdzielacz i przełącznik HDMI — najważniejsze różnice

Matryca HDMI różni się od rozdzielacza sposobem kierowania sygnału. Rozdzielacz pobiera obraz z jednego źródła i przekazuje go do kilku wyświetlaczy. Wszystkie ekrany prezentują wtedy ten sam sygnał. Takie urządzenie sprawdza się przy dystrybucji obrazu z jednego dekodera, odtwarzacza lub komputera.

Przełącznik HDMI ma wiele wejść, ale zazwyczaj jedno wyjście. Pozwala wybrać źródło obrazu dla podłączonego telewizora, monitora albo projektora. Nie kieruje jednak kilku różnych źródeł do osobnych ekranów w tym samym czasie.

Matryca HDMI łączy funkcje obu urządzeń i pozwala niezależnie przypisywać wejścia do wyjść. Może przekazać sygnał z jednego źródła do wielu ekranów albo skierować różne źródła do różnych odbiorników. Przełącznik matrycowy HDMI pasuje do instalacji, które wymagają równoczesnego zarządzania kilkoma źródłami i wyświetlaczami bez ręcznej zmiany przewodów.

Gdzie sprawdza się matryca HDMI?

Matryca HDMI sprawdza się w instalacjach, gdzie kilka źródeł obrazu współpracuje z kilkoma ekranami. W domu może kierować sygnał z dekodera, konsoli, komputera lub odtwarzacza do wybranych telewizorów i projektora. Jedno źródło możesz wyświetlać na kilku ekranach albo przypisać inne źródło do każdego wyjścia.

W firmach przełącznik matrycowy HDMI ułatwia zarządzanie obrazem podczas prezentacji, szkoleń i spotkań. Komputery prezentacyjne mogą przekazywać sygnał do monitorów oraz projektorów w różnych salach lub strefach. Większa liczba wejść i wyjść pozwala rozbudować system AV bez ręcznego przepinania przewodów.

W rozbudowanych instalacjach można zastosować model z funkcją multi-viewer HDMI. Taki moduł prezentuje kilka źródeł jednocześnie na jednym ekranie. Rozwiązanie znajduje zastosowanie między innymi w pomieszczeniach nadzoru i centrach sterowania. Wybrane urządzenia działają również jako kontroler wideo wall HDMI i zarządzają obrazem na układzie wielu ekranów.

Jak wybrać matrycę HDMI do domowej instalacji audiowizualnej?

Dobór matrycy HDMI rozpocznij od policzenia źródeł obrazu i ekranów. Dwa źródła oraz dwa odbiorniki wymagają konfiguracji 2×2, natomiast większa liczba urządzeń może wymagać układu 4×4. Następnie porównaj parametry matrycy z możliwościami telewizora, monitora, projektora i urządzeń źródłowych. Znaczenie mają rozdzielczość, częstotliwość odświeżania, przepustowość, HDR oraz zgodność z HDCP. Przy sygnale 4K UHD sprawdź obsługę 60 Hz i przepustowość 18 Gbps. W przypadku sprzętu HDMI 2.1 potwierdź także zgodność z parametrami 8K.

W instalacji z ekranami o różnych możliwościach przydatne są funkcje EDID i downscaling. EDID przekazuje informacje o obsługiwanych rozdzielczościach i częstotliwościach, a downscaling pozwala obniżyć sygnał 4K UHD do Full HD. Gdy system obejmuje amplituner lub soundbar, sprawdź wyodrębnianie audio przez S/PDIF albo wyjście analogowe oraz zgodność ARC lub eARC. Do codziennej obsługi wystarczy pilot zdalnego sterowania, natomiast rozbudowana instalacja może wymagać IR, RS-232 albo TCP/IP. Jeśli potrzebujesz pomocy przy doborze, oferuję profesjonalną obsługę. Przed zakupem potwierdź również typy złączy, długość przewodów i zgodność wszystkich elementów toru HDMI.

Jak wybrać matrycę HDMI do systemu prezentacyjnego?

Dobór matrycy HDMI do systemu prezentacyjnego rozpocznij od określenia liczby źródeł i wyświetlaczy. Liczba wejść powinna odpowiadać komputerom, laptopom, odtwarzaczom oraz innym urządzeniom, które dostarczają obraz. Liczba wyjść musi obejmować wszystkie monitory, projektory i telewizory. Konfiguracja 4×4 pozwala niezależnie zarządzać czterema źródłami oraz czterema ekranami bez przepinania przewodów podczas prezentacji.

Przy wyborze urządzenia sprawdź obsługę 4K UHD przy 60 Hz, HDR, HDCP oraz przepustowość odpowiednią dla używanych materiałów. W sali z ekranami o różnych parametrach istotne jest działanie EDID. Funkcja pomaga dopasować rozdzielczość i częstotliwość sygnału do odbiorników. Przełączanie bezprzerwowe może ograniczyć migotanie, czarne ekrany i przerwy w obrazie podczas zmiany źródła.

W rozbudowanym systemie prezentacyjnym przydatne są interfejsy RS-232 i TCP/IP. Umożliwiają integrację przełącznika matrycowego HDMI z centralnym systemem sterowania, panelem operatorskim lub siecią lokalną. Uwzględnij także sposób obsługi, długość przewodów, dostępne złącza oraz ewentualne wyodrębnianie dźwięku, jeśli prezentacje korzystają z zewnętrznego systemu audio.

Najczęściej zadawane pytania o matrycę HDMI

Na czym polega funkcja downscaling w matrycy HDMI?

Funkcja downscaling w matrycy HDMI pozwala obniżyć sygnał 4K UHD do Full HD, gdy jeden z podłączonych ekranów ma niższą rozdzielczość. Rozwiązanie to ułatwia współpracę telewizorów, monitorów i projektorów o różnych parametrach.

Jakie wyjścia audio może mieć matryca HDMI?

Matryca HDMI z wyodrębnianiem audio może kierować dźwięk do osobnego toru za pomocą wyjścia optycznego S/PDIF albo analogowego wyjścia AUX. Obraz trafia wtedy do telewizora, monitora lub projektora, a dźwięk może zostać przekazany do amplitunera albo soundbara.

Do czego służą porty RS-232 i TCP/IP w matrycy HDMI?

Port RS-232 umożliwia zarządzanie matrycą HDMI przez połączenie szeregowe, a TCP/IP pozwala sterować urządzeniem za pośrednictwem sieci. Takie interfejsy ułatwiają integrację matrycy z systemem sterowania AV i zarządzanie z poziomu urządzenia centralnego.

Dlaczego zgodność z HDCP jest ważna w matrycy HDMI?

Zgodność z HDCP ma znaczenie, ponieważ ten standard chroni treści cyfrowe przesyłane przez HDMI. Brak zgodności może uniemożliwić wyświetlenie materiału z wybranego źródła.

Czym jest funkcja multi-viewer w matrycy HDMI?

Funkcja multi-viewer HDMI pozwala prezentować kilka źródeł jednocześnie na jednym ekranie. Wybrane urządzenia z tą funkcją znajdują zastosowanie między innymi w pomieszczeniach nadzoru i centrach sterowania.
